トリプルドラム乾燥機

製品の利点

伸縮式 3 ドラム乾燥機は、主に特定の水分および粒子サイズ範囲内の粒状材料を乾燥するために使用されます。これらには、ドライミックスモルタル業界で使用される黄砂、鋳造業界で使用されるさまざまな鋳物砂、建材およびセメント業界で使用される高炉スラグ、小粒粘土、および化学的に安定で高温や粉塵に耐性のある化学工業で使用される小粒子材料が含まれます。さまざまな業界の最終水分要件に応じて、乾燥材料の水分含有量を 1 ～ 0.5% 未満に下げることができます。

乾燥機に入る材料は、ドラムの壁やリフト プレートに付着してはなりません。乾燥機に入る熱交換ガスの温度は 750°C を超えてはなりません。高温乾燥が必要な場合は、乾燥機入口のインナードラムとリフトプレートを耐熱鋼製にすることも可能です。

伸縮式 3 ドラム乾燥機は、コンパクトな構造と小さな設置面積を特徴とし、同じ出力の 1 ドラム乾燥機に比べて半分のスペースしか必要としません。また、信頼性の高い動作、低エネルギー消費、高い熱効率も実現します。これらは優れた乾燥結果を提供し、簡単に自動化され、オペレーターの介入は最小限で済みます。

動作原理

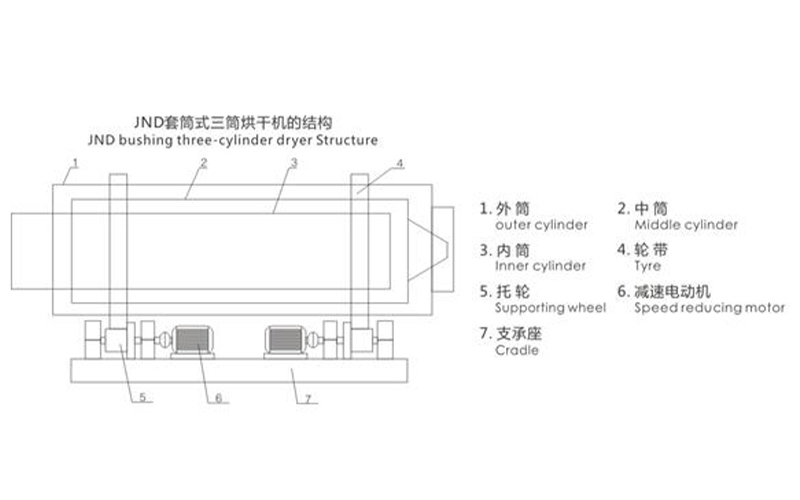

伸縮式 3 ドラム乾燥機の乾燥プロセスは次のとおりです。乾燥する材料は、供給端で乾燥機の内側ドラムに供給されます。材料は、多数の螺旋状の昇降プレートを備えたドラム内部の螺旋状のガイドプレートを通ってインナードラムに入ります。ドラムが回転すると、材料はリフティングプレートによって連続的に持ち上げられ、長手方向に移動します。内ドラムの左端に達すると、材料は自重で中ドラムに落下します。ガイド プレートを通過すると、ドラムの回転によって材料が中央のドラムに押し戻されます。中間ドラムのリフティングプレートが材料を右方向に移動させ、中間ドラムの右端に到達すると、材料は自重で外側ドラムに落下します。同様に、外側ドラム内のらせん状の持ち上げプレートが材料を偏向させ、外側ドラムの左端に到達するまで材料を左方向に移動させます。次に、ガイド プレートが材料を排出ドラムに落とします。乾燥機本体の 3 つの同心ドラム (1、2、3) には、さまざまな数と角度の湾曲した螺旋昇降プレートが装備されています。ガイド プレートは各ドラムの端にあります。伸縮式３ドラム乾燥機の本体は、２つの減速モータ６によって駆動され、各減速モータ６は両端にある２つの駆動ローラ５を駆動し、ベルト４をその中心の周りで回転させる。湿潤材料は、フィーダ（入口管）を介してインナードラム３の入口に供給されると、スパイラル状のガイド板によりスパイラル状の昇降板に向けて急速に押される。ドラムが回転すると、材料はドラム内の螺旋状の昇降板によって持ち上げられ、連続的に転がり、飛散し、排出端に向かって長手方向に移動します。同時に、熱風炉からの熱風が内ドラム３、中ドラム２、外ドラム１に入り、材料と激しい熱交換が行われます。金属鋼板は乾燥材料よりも熱の伝わり方が速いため、鋼板と昇降板が先に加熱されます。この熱は伝導と輻射によって材料に伝達されます。加熱された材料の温度が上昇します。温度が水が蒸発する温度に達すると、水蒸気が材料から分離し、煙とともに集塵機を通過して大気中に排出され、望ましい乾燥効果が得られます。
