流動層ジェットミル

製品の利点

1. 粒子サイズ範囲 (D50): 1 ～ 45 ミクロン、優れた真球度および狭い粒子サイズ分布を備えています。
2. 粉砕プロセスは材料自体の衝突によって行われるため、完全に自動で粉砕され、製品の純度が高く、装置の摩耗が最小限に抑えられます。
3. 一定温度または低温でのメディアフリー粉砕は、熱に弱い材料、低融点材料、糖分を含む材料、揮発性材料の粉砕に特に適しています。
4. モース硬度9以下の各種材料の乾式粉砕に適しており、特に高硬度、高純度、高付加価値材料の粉砕に適しています。
5. システム全体が密閉式粉砕を特徴とするため、粉塵や騒音レベルが低くなり、クリーンで環境に優しい生産プロセスが保証されます。
6. 分級機のローター速度は可変周波数で制御され、粒度分布の柔軟な調整が容易になります。
7. 制御システムはプログラム可能で操作が簡単です。
8. オプションの防爆設計と窒素循環システムへのアップグレードが可能で、可燃性、爆発性、酸化性の物質の超微粉砕要件を満たします。

動作原理

エアフローミルは、サイクロンセパレーター、集塵機、誘引通風ファンとともに、完全な粉砕システムを形成します。ろ過、乾燥された圧縮空気は、ラヴァルノズルから粉砕室内に高速で噴射されます。複数の高圧気流が交差するところで、材料は衝突・摩擦・せん断によって繰り返し粉砕されます。粉砕物はファンの吸引力により上昇気流に乗って分級ゾーンまで運ばれます。高速回転する分級タービンが発生する強力な遠心力により粗粉と細粉を分離します。必要な粒度を満たす微粒子は分級車を通過し、サイクロン分離器と集塵機で捕集され、粗粒子は粉砕ゾーンに下降してさらに粉砕されます。

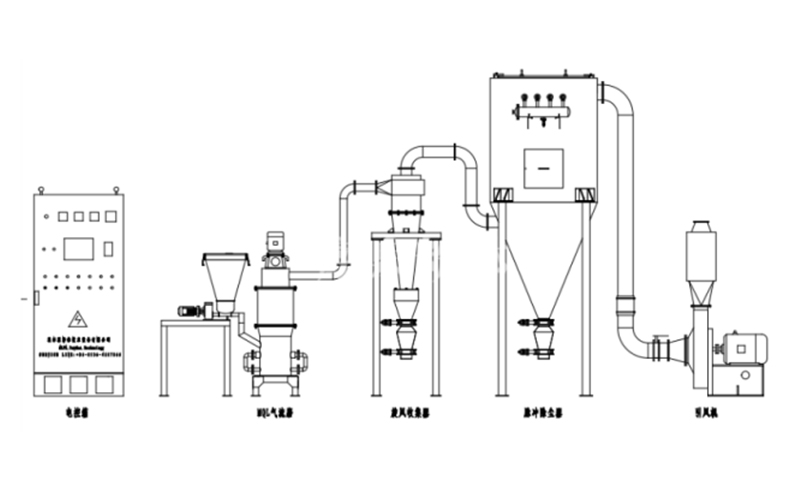

プロセス フローチャート:

技術仕様

横型

縦型
