人工砂・砂利粉分級機

製品の利点

1. 安定した選別原理: この製品は複数のグレーディングシステムを備えています。砂や砂利の特性に基づいた空気力学解析を使用して物質の流れ場を最適化します。これにより、操作抵抗が大幅に軽減され、選別効率が向上し、エネルギー消費量が大幅に削減されます。このプロセスは、従来の水洗砂と砂利の選別プロセスを上回ります。
2. V字型の撹拌分級ゾーンはシンプルな構造で消耗品も最小限です。電動撹拌機がないため、圧力損失が最小限に抑えられ、安定した運転と低消費電力を実現します。
3. 高い分類精度: 整流器内の空気流は回転せず、ローターに対して上昇します。材料は分級ゾーンで繰り返し洗浄されるため、高い分級精度が得られます。
4. 簡単な操作: ケージローターは可変周波数の無段階速度調整を利用しています。広い調整範囲、便利な操作性、信頼性の高い感度を実現します。
5. 高い分級効率：V字型の撹拌分級ゾーンは、多層の撹拌分級板により撹拌と吹き飛ばしを繰り返し、排出される粗粉中に微粉がほとんど発生しません。沈降分級ゾーンの中間粉の排出口では、気流により中間原料から微粉が除去され、微粉含有量が大幅に減少します。ケージローター分類ゾーンには、より正確かつ効果的な分類のためのガイドベーンが組み込まれています。
6. 耐摩耗性コンポーネントによりメンテナンスが最小限に抑えられ、耐用年数が延長されます。輸入された耐摩耗鋼板が除塵機の主要コンポーネントの脆弱な領域に使用され、耐用年数を効果的に延ばします。機械全体が動的にバランスがとれており、速度範囲全体にわたってスムーズな動作が保証されます。
7. 下部メインシャフトベアリングシールの新設計は、粉塵の侵入と潤滑剤の漏れという 2 つの主要な問題に効果的に対処し、ベアリングの耐用年数を効果的に延長します。
8. 除塵機の基礎は機械的振動低減原理を利用して、セパレータ基礎の振動周波数がセパレータの固有振動数の整数倍になるのを防ぎ、セパレータの共振という長年の問題を根本的に解決します。
9. 粗砂管、中粗砂管、細砂管にダブル連動ダンパーを採用し、システムのエア漏れを大幅に低減し、従来の除塵機の運転時の発塵量の多さを克服しました。 10. このシステムは、ダブルインターロックエアバルブと内部循環空気を採用し、システムの空気漏れを効果的に減らし、動作中の粉塵排出汚染を減らします。

動作原理

人工砂は破砕機、製砂機、振動ふるいを経て0～4.75mmの大きさに精製されます。この砂は、搬送装置を使用して機械の供給ポートに供給され、砂分散ゾーンに入ります。 Several sets of guide plates and impact plates cause sand particles of varying sizes to fall at different speeds, resulting in repeated friction between the sand particles.これにより、砂の表面から泥や石の粉が取り除かれ、風によってすぐに除去され、効果的に砂を洗浄します。

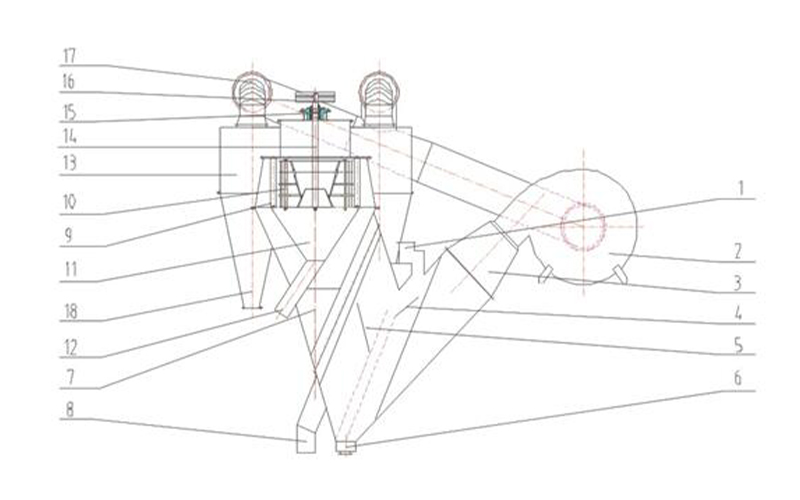

The material entering inlet 1 is dispersed and stripped by multi-stage dispersing plates 4. Air blowing from the left between the dispersing plates removes medium and fine particles from the material flow, and the coarse sand is discharged from the coarse sand outlet 6 at the bottom. The material suspended in the airflow is carried by the wind into the grading zone between the multiple grading plates 5. The grading plates further remove the relatively coarse material from the suspended material.その後、粗い材料はグレーディングプレートを滑り落ち、風によって再び持ち上げられます。この繰り返しの分離プロセスにより、粗粉が粗砂に取り込まれます。選別プレートを出た浮遊物質は、媒体物質選別ゾーンに入ります。 In this zone, the airflow decelerates and deflects, causing the medium sand to settle by gravity and impact with the wall, and is discharged from the medium sand outlet 8. The airflow then carries the material into the fine material grading zone.そこで、湾曲したガイドプレート９が回転を引き起こし、その結果、遠心沈降と重力沈降の二重効果が生じる。 The fine sand falls into the fine sand collection cone 11 below and is discharged from the fine sand outlet 12. The powdered material follows the airflow into the de-powdering zone, where the cage rotor 10 throws out slightly coarser material (fine sand).細砂は湾曲したガイド板に衝突し、細砂収集コーンに落下します。粉末状の気流はサイクロンに入り、気体と固体を分離します。 The separated fine powder is discharged from the powder outlet 18, and the relatively clean air enters the fan for recycling through the air outlet 17.

技術仕様
