超微粉分級機

製品の利点

従来の粉体分級機と比較して、TS-CX シリーズ超微粉分級機には次のような優れた利点があります。

1. 安定した分類原理。その独自の構造設計は、サイドフィード、下向きに移動する散布ディスク、および下向きの入口空気流を利用し、重力、遠心力、および平面渦による分類原理を統合して、多段階の分離を実現します。
2. 適応力が高い。ケージ型ローターの調整可能な速度と風量は、カルシウムベースの脱硫粉末、超微粒子カオリン、二酸化チタン、スラグ微粉末、超微粒子フライアッシュ、セメントなど、さまざまな密度と細かさの要件を持つ粉末の処理に対応します。閉回路粉砕システムの補助装置として、またはフライアッシュなどの粉末の直接分級機として使用できます。
3. 便利な細かさコントロール。分級機の主軸は無段階速度制御を採用しており、主軸の速度とファンの風量を変えるだけで簡単に細かさ制御が可能です。調整範囲が広く、細かさ調整は便利で、敏感で、信頼性が高くなります。
4. 大幅なエネルギー節約。装置システム全体の合理化設計を採用し、システム抵抗を大幅に低減し、大幅な省エネを実現します。
5. 高い粉体選択と分級効率。この機械は 85% 以上の粉体選別効率を達成します。
6. 製品の品質が向上しました。最終製品の表面積は 450 m²/kg 以上に達し、45µm のふるい残留物は 5% 未満になります。
7. 長寿命。グレーディング ディスク、サイクロン カタツムリ ホーン、ガイド ベーン、ローター グレーディング ベーン、ローター エア ロック ベーン、粗粉コーンなどの摩耗性の高いコンポーネントには耐摩耗処理が施されています。分級機は新しい耐摩耗性合金プレートで裏打ちされており、摩耗が大幅に軽減され、装置の耐用年数が効果的に延長されます。
8. メインシャフト下部ベアリング冷却システムは、天津研究所の海中潤滑設計原則を利用し、輸入されたドイツ製シールを組み込んで、潤滑油の漏れとベアリングへの灰の侵入という2つの主要な問題に効果的に対処し、下部ベアリングの耐用年数を効果的に延長します。 9. 機械全体は工場出荷前に動的バランシングテストを受け、グレーディング動的バランシング精度がG63レベルに達していることを確認します。分級機を備えた循環ファンは一体の鋼構造基礎を採用し、弾性衝撃吸収パッドで基礎に取り付けられているため、基礎へのファンの振動の影響が軽減され、運転中の機械全体が非常に安定します。

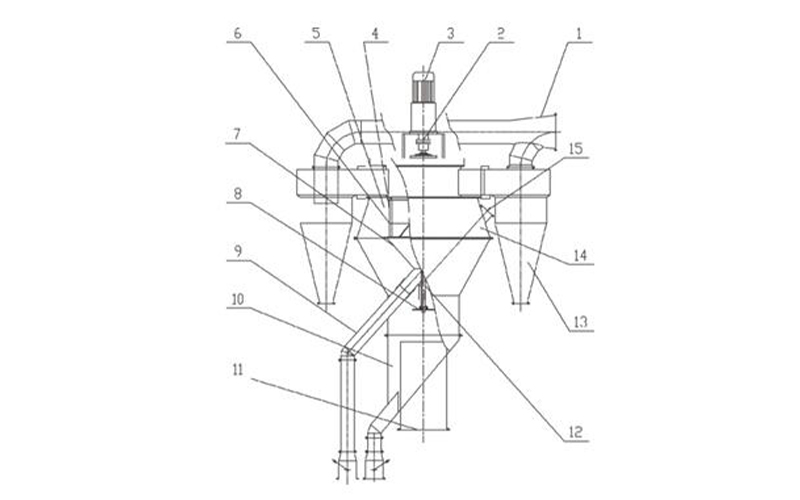

動作原理

改良により粉体分散・分級・回収の3つのセクションに分かれた製品になりました。

1. 分散セクション: スプレッダー トレイは回転ケージの上部から下部コーンの底部に移動され、供給ポートは回転ケージの外側に再配置され、空気入口はスプレッダー トレイに面して側面から底部に移動されました。これらの改善により、次のような利点が得られました。

(1) 分散領域と選別領域を効果的に分離することで、分級工程における粗粉と微粉の干渉を排除し、最終製品への微量の粗粉の吹き込みを防ぎ、粒度分布範囲を狭くします。下部の分類ゾーンが作成され、メインの分類領域の負荷が軽減されます。

(2) 下部空気入口への切り替えにより、スプレッダートレイ下での材料の分散速度が向上し、分散スペースが拡大し、飼料の分散が大幅に向上します。これにより、側面の空気入口によって引き起こされる分類エリア内の空気の不均一な分布も解消され、風の抵抗が軽減されます。

2. 分類セクション: 構造の改善により、上部と下部の分類ゾーンが作成されます。

下部の分級ゾーンでは主に重力分級が行われます。材料は拡散ディスクから飛散し、風によって上方に吹き飛ばされます。重力と風の抵抗が材料に作用し、風によって粗い粒子は下降し、細かい粒子は上昇して分級されます。微粒子が風に乗って上昇すると、膨張した円筒断面が風速を低下させ、一部の大きな粒子が方向を変えて沈み、さらなる分級につながります。

上部の分級ゾーンでは、空気力学解析を使用して流れ場全体が最適化されます。湾曲したガイドベーンとケージローターで構成される渦分級ゾーンが組み込まれています。これにより、分級リング表面に均一で安定した気流場が確保されます。同じ垂直面上の任意の点における気流速度の相対誤差は 3% 未満であり、正確な分類が保証されます。粉体を運ぶ気流が湾曲したガイドベーンとケージの間に流入し、遠心沈降分級が行われます。円盤状の分級ローターが一定速度で回転し、分級機内に安定した回転気流場を生成します。この旋回気流が粉体に作用し、遠心力と抵抗のバランスをとり、超微粉分級を実現します。

3. 収集ゾーン: 粉体の収集は、低抵抗ボルテックス サイクロン集塵機またはエアボックス パルスバッグ集塵機を使用して実行されます。 (サイクロン集塵機では超微粉を収集できず、超微粉循環が発生するため、エアボックスパルスバッグ集塵機を使用して超微粉循環を回避し、製品中の超微粉含有量を増やし、粉体選択効率を向上させます。これはユーザーの選択です。)
