デュアルローター粉体分級機

製品の利点

セメント生産では、粉砕システムの効率を向上させ、製品のエネルギー消費を削減するために、現在、循環流粉砕システムが広く使用されています。このシステムの重要なコンポーネントである分類器の安定したパフォーマンスは、システムの効率に直接影響します。したがって、分類器の開発は研究機関や工業および鉱業企業の長年の焦点となってきました。

JND シリーズ高効率結露防止複合ツインローター分級機は、江蘇済能達建材設備有限公司の技術者が独自に開発した新しいタイプの分級機で、国際的な分級機技術と平面渦電流理論をサイクロン式分級機に最適に適用したものを組み合わせています。 85 ～ 90% の分級機効率を達成することが実証されており、便利で柔軟な細かさ調整と安定した信頼性の高いパフォーマンスを提供します。

従来の分級機と比較して、JND シリーズの高効率、結露防止型複合ツインローター分級機には、次のような独自の利点があります。

1. 取り外し可能なモジュール式プロペラ型散乱ディスクを使用します。これにより、材料が広がるだけでなく上昇気流が発生し、円盤上の材料粒子が沸騰して分散し、材料粒子の分級と分散が促進されます。

2. 高度な分類原理が特徴です。複数の粉体分離機構を組み合わせたこの機械は、相反する遠心力と気流の求心吸引力のバランスを利用します。材料は明確な分離界面を持つ分離ゾーンを通過するため、高い分類精度が得られます。
3. タンデム下部ケージローターは、上部分離チャンバーで分離された粗粉を持ち上げて分散させ、機械内の均一な渦気流を確保しながら、適格な微粉をさらに分離します。
4. 分級機のメインシャフトは無段階の高速回転を特徴としており、幅広い調整範囲にわたって便利かつ高感度で信頼性の高い細かさ調整が可能です。
5. 再設計された分離ゾーンは、その空間領域が増加し、分離効率が向上するように最適化されています。
6. 低抵抗サイクロン集塵機を採用し、低抵抗で高い集塵効率を実現しました。
7. 弾性スイーパーを含むさまざまな結露防止装置が機械内で最適化されており、優れた結露防止効果が得られます。
8. すべての脆弱な領域は新しい多段階ライニングで保護されており、本体の寿命を効果的に延ばします。
9. 回転システムには乾式オイルステーションシステムを採用し、ベアリングの摩耗問題を解決しました。 10. ハイパースタティック構造の使用により、機械全体の実質的に振動のない動作が保証されます。防塵・防振ファンの採用によりシステムの振動を軽減します。
10. 粗粉および細粉パイプは二重連動エアバルブを利用しており、空気漏れを大幅に低減し、以前の粉体濃縮器の発塵量の多さの問題を克服しました。

動作原理

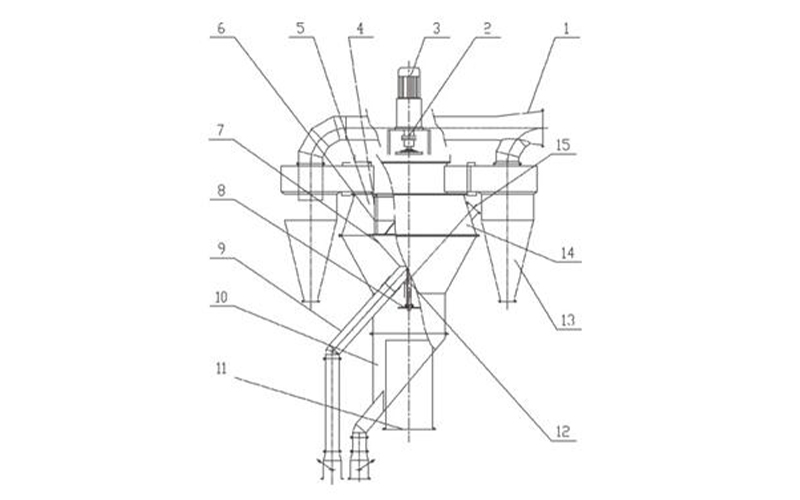

1. 排出物は上部ホッパーから分級機の内部ケーシングに入り、ローターと一体化した一体型プロペラ型散布ディスク上に落下します。ディスクの高速回転により全方向に飛散します。同時に、プロペラ ブレードによって生成される上昇気流が物質を上方に持ち上げ、ディスクのプロペラ ブレードに沸点を生成します。より細かい粒子は上方に浮き上がり、浮遊して分散しますが、より粗いまたは重い材料はディスクのブレードによって分散され、シリンダー壁に沿って落下し、分離プロセスが完了します。
2. 散乱ディスクの下には、下部ケージローター 10 があります。メインシャフトとともに回転する下部ケージローターは、シリンダー壁に沿って落下する粗くて重い物質を再分散させる渦を生成します。より細かい粒子は上方に持ち上げられ、循環空気に戻されてさらに分級されます。その後、粗粒子はドリップ機構を通過し、インナーコーンから排出されます。
3. 散乱ディスクの上にはケージローター 6 があります。粉体選択チャンバー内では、上部ケージローターの分級リングの表面近くの気流とその中に分散された材料がリングによって駆動されて高速で回転します。この高速渦はリングの周囲に均一で激しい渦を形成します。この領域内では、遠心力と吸引力の関係はすべての場所で一定のままです。気流中の材料に作用する遠心力は、モーター 2 の主軸 3 の速度を調整することで調整できます。この力は、速度が増加するにつれて増加します。空気量が一定であれば、切断粒子のサイズが小さくなり、より細かい製品が得られます。速度を下げると製品が粗くなります。
4. 上部ケージローターで分級された後、微粒子は循環空気とともに外部の各種サイ​​クロン集塵機へ輸送されます。新設計のサイクロン集塵機は、吸気口にエアガイド、インナーコーンに反射スクリーン、下端に減速機を備え、サイクロン集塵機内の流体抵抗を大幅に低減しました。循環空気はエアガイドによって駆動され、高速でサイクロンコレクターに入ります。カタツムリの角の拡張部分では風速が急激に低下するため、粒子の沈降が促進され、サイクロン集塵機の集塵効率も向上します。



技術仕様
